Описание и область применения

Система биологической очистки бытовых сточных вод предназначена для очистки и утилизации хозяйственно-бытовых сточных вод частного дома или нескольких коттеджей, не подключенных к центральной канализации. Система представляет собой вертикальную установку в совокупности с подземными полями фильтрации.

Технология очистки сточных вод, предлагаемая ООО "ЭКОЛОС", позволяет не только решить проблему отвода стоков и предотвратить загрязнение экосистемы вашего загородного жилища, но и гарантирует работу канализационной системы на протяжении целых десятилетий.

Данные установки целесообразно применять для канализования коттеджа с постоянным проживанием от 3 до 13 человек. Имеются две модели установок: производительностью 1,5 м3/сут. - для семьи 3-6 человек, производительностью 2,5 м3/сут.-для семьи 7-13 человек.

Предусмотрено несколько способов утилизации очищенной в установке воды:
вода дренируется в грунт через фильтрационное поле или фильтрационный колодец,
вода накапливается в отдельной емкости, используется для полива,
вода сбрасывается в близлежащий овраг или водоем.

Степень очистки стоков: 98%, по БПК5 - 3,0 мг/л, по взвешенным веществам - 3,0 мг/л, что соответствует требованиям сброса в водоем рыбохозяйственного назначения.

Корпус установки выполнен из некоррозирующего и долговечного материала (пластик, стеклопластик), благодаря чему срок службы корпуса- не менее 50 лет.

Технология работы

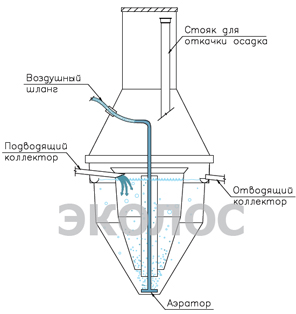

Установка выполнена в виде вертикального конуса, разделенного на несколько камер: камеру биологического разложения загрязнений (камера аэрации), камеру глубокого отстаивания и камеру сбора очищенной воды.

В основу принципа очистки заложен метод биологического окисления органических загрязнений и гравитационного отстаивания. Стоки из дома поступают внутрь камеры окисления, куда также беспрерывно подается воздух компрессором. Компрессор устанавливается в подвале здания либо на улице в защитном коробе.
Первый этап - БИОЛОГИЧЕСКАЯ ОЧИСТКА. Микробиологические организмы, изначально присутствующие во всех типах сточных вод, при создании благоприятных условий (кислород,органические вещества) начинают активно развиваться. Благодаря оригинальной конструкции камеры аэрации (аэротенка), а также наличию «затопленного» биофильтра, концентрация микроорганизмов достигает значения, вдвое превышающего мощность обычного очистного сооружения.

После шестичасовой биологической очистки бытовые загрязнения в воде (остатки пищи, продукты жизнедеятельности человека,остатки моющих средств) разлагаются бактериями до простых форм (азот, фосфор и т.д.) и далее потребляются микроорганизмами в процессе своей жизнедеятельности.

Следующий этап — ОТСТАИВАНИЕ. Биологически очищенный сток поступает в камеру глубокого отстаивания. В ней очищенная вода, вытесняемая внось поступающими водами, движется вверх, а взвешенные вещества (песок и другие биологически неразлагаемые соединения) под действием сил гравитации опускаются вниз в камеру хранения осадка.Объем данной камеры рассчитан на накопление осадка в течение одного года.

По желанию заказчика мы предлагаем модифицированные станции очистки с возможностью самостоятельного удаления осадка с помощью насоса, встраиваемого в станцию.

Последний этап -УТИЛИЗАЦИЯ. После камеры глубокого отстаивания очищенная вода по специальным патрубкам, предотвращающим вынос плавающих загрязнений, поступает в камеру сбора очищенной воды. Далее сточные воды либо сбрасываются в водоем, либо дренируются в грунт. С этой целью устраивается песчано-щебеночный фильтр, состоящий из перфорированной распределительной трубы (диаметр 110 мм), слоя щебня и песка. Сточные воды, проходя через загрузку фильтра, подвергаются дополнительной механической очистке. Длина и особенности устройства дренажной системы зависят непосредственно от типа грунтов. В соответствии со СНиП 2.04.01-85 в глинистых и суглинистых грунтах с высоким коэффициентом водоупора длина фильтрационной траншеи может достигать 10-15 м, при ширине 1 м, в песчаных грунтах — до 2 м, при той же ширине. На все это пространство после окончания монтажа оборудования не накладывается никаких ограничений по использованию этой территории, кроме возведения фундаментальных сооружений.

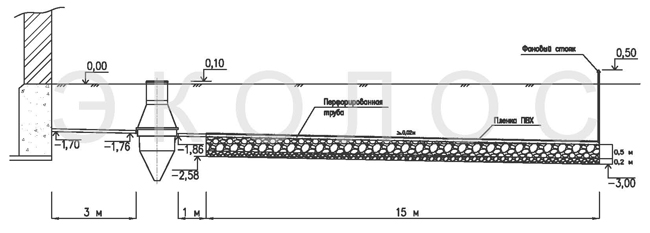

Схема утилизации очищенных сточных вод через фильтрационную траншею

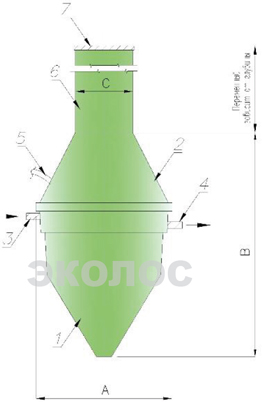

Габаритные размеры

1.Корпус установки.
2.Крышка корпуса.
3.Патрубок подводящего коллектора.
4.Патрубок отводящей трубы.
5.Муфта для подвода воздушного шланга.
6.Люк превышения.
7.Крышка люка превышения.

ГАБАРИТЫ типовых станций производительностью 1,5 м3/сут.:
Диаметр: 1324 мм; высота: 2630 мм; диаметр люка: 800 мм.

ГАБАРИТЫ типовых станций производительностью 2,5 м3\сут.:
Диаметр: 1550 мм; высота: 2630 мм; диаметр люка: 800 мм.

Примечание: Высота установок дана без учета люков превышения. Высота с люками превышения зависит от глубины размещения установки и определяется в индивидуальном порядке (высота стандартного люка - 1 м).

При необходимости (большая глубина заложения станции) возможна поставка дополнительного люка превышения.

Установка укомплектована компрессором импортного производства (входит в стоимость установки).

Подбор, проектирование, монтаж

Каждая станция очистки хозбытовых стоков подбирается под индивидуальные особенности Вашего участка: мы не подстраиваем типовые установки под глубину заложения канализационной трубы на Вашем участке, а предлагаем тот вариант, который вам действительно подходит.

Для средней полосы РФ глубина промерзания грунта в зимний период составляет 1,6 м. Согласно СНиП 2.04.01-85 «Канализация наружные сети и сооружения» глубина заложения канализационной трубы может быть на 30 см выше глубины промерзания.

Именно поэтому при подборе установки необходим индивидуальный подход, который предлагает своим клиентам компания "ЭКОЛОС".

Чтобы правильно подобрать очистное оборудование для вашего дома, вы можете позвонить в офис нашим специалистам или заполнить опросный лист.

Проектирование системы очистки сточных вод даже для одного жилого дома — это достаточно серьезный проект, требующий согласования не в одной инстанции. Для удобства работы проектных организаций нами разработаны различные типовые решения, позволяющие свести все проектные работы к «привязке» оборудования на участке. Важно также, что это существенно снизит стоимость и сроки проектных работ, а все необходимые сертификаты и санитарные заключения позволят максимально упростить процесс согласования.

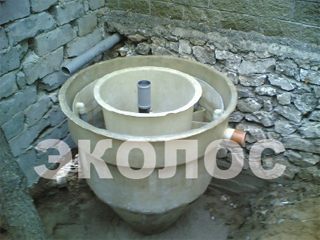

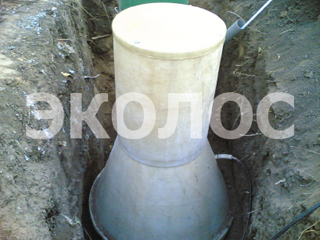

Монтаж системы не требует участия специализированных строительных бригад, заключается только в земляных работах и при отрытом котловане занимает 1день. После монтажа на поверхности земли остается только крышка люка диаметром 800 мм, что немаловажно для эстетики участка возле дома. Монтаж можно производить в любое время года. Запах из установки отсутствует.

Обслуживание

Обслуживание заключается в ежегодном откачивании осадка из установки при помощи ассенизационной машины (в среднем один раз в год в зависимости от производительности и качества поступающих на очистку стоков ). В случае отсутствия возможности подъезда ассенизационной машины к установке, откачка осадка может производится специализированным насосным оборудованием силами сотрудников сервисной службы «ЭКОЛОС», либо, по желанию заказчика, в установку монтируется насос для самостоятельной откачки осадка.

Сервисная служба «ЭКОЛОС» выполняет работы по гарантийному и сервисному обслуживанию. При заключении договора на гарантийное и сервисное обслуживание наши специалисты проводят следующие работы: ежекваратально-визуальный осмотр камер и устройств очистного сооружения на предмет попадания крупногабаритного мусора и засорения подводящего коллектора, выполнение химических и микробиологических анализов очищенной воды и, при необходимости, в соответствии с полученными результатами анализов,-регулировка подачи кислорода и/или рециркуляции возвратного ила и очищенной воды.
