Описание и область применения

Комплексы очистных сооружений (КОС) ЭКО-Р предназначены для очистки хозяйственно-бытовых и приравненных к ним по составу производственных сточных вод, поступающих с крупных населенных пунктов (коттеджные поселки, поселковые районные центры численностью от 210 до 25 000 человек) и производственных предприятий. Производительность: от 30 до 5000 кубических метров сточных вод в сутки. КОС предназначены для подземного размещения, возможно исполнение в наземном варианте (модульном). Корпуса установок, входящих в состав КОС ЭКО-Р, изготавливаются из долговечных, устойчивых к давлению грунтов и подземных вод, материалов, благодаря чему достигается срок службы до 50 лет. Качество воды, прошедшей очистку на КОС ЭКО-Р, удовлетворяет требованиям сброса в водоёмы рыбо-хозяйственного, хозяйственно-бытового и рекреационного назначения (СанПиН 2.1.5.980-00) и соответствует следующим параметрам

Технология работы

Условные обозначения на принципиальной схеме:
1. Колодец с решеткой; 2. Тангенциальные песколовки; 3. Колодец для спуска песчаной пульпы из песколовок; 4. Распределительная камера; 5.Блок преаэратора и первичного отстойника; 6. Камера управления трубопроводами спуска осадка из Блока 1; 7. Камера управления трубопроводами спуска осадка из Блока 2; 8. Блок двухступенчатого аэротенка и фильтров доочистки; 9. Поворотный колодец с мокрым лотком; 10.Камера переключений для подачи очищенной воды на обеззараживание; 11.Технологический павильон для размещения установок УФО, компрессоров и вспомогательного оборудования; 12.Илоуплотнитель. Система биологической очистки ЭКО-Р представляет собой комплекс сооружений, в которых стоки проходят несколько степеней очистки: механическую (на сорозадерживающих решетках, песколовках и в первичных отстойниках); полную биологическую очистку (в двухступенчатых аэротенках с продлённой аэрацией и вторичных отстойниках); доочистку (на самопромывных песчаных фильтрах); обеззараживание ультрафиолетом. Этап механической очистки. Сточные воды самотеком поступают в приемную камеру, где располагается сорозадерживающая решетка и съемный контейнер для сбора крупных примесей. Далее, если объем стоков более 100м3/сутки, стоки подаются в две параллельно работающие песколовки , где задерживается 50-60% взвешенных веществ. Песчаная пульпа из песколовок направляется на песковые площадки или в песковой бункер под гидростатическим давлением. Пройдя этап механической очистки,осветленные в первичном отстойнике сточные воды направляются на биологическую очистку в двухступенчатый аэротенк с продленной аэрацией. Принцип зонирования на аэробно/анаэробные участки, реализованный при расчете аэротенков, способствует одновременному протеканию процессов нитро-денитрификации и биологического извлечения фосфатов с процессами снижения концентраций биологических загрязнений. Кроме того, в зоне аэрации размещаются блоки с полимерной загрузкой, способствующие более эффективному задержанию активной биомассы в пространстве аэротенка, и как следствие — более эффективному процессу биоочистки. После этого иловая смесь поступает во вторичный отстойник, где происходит отделение ила от биологически очищенных сточных вод. Циркуляция активного ила внутри аэротенка осуществляется при помощи эрлифтов. Избыточный активный ил из вторичного отстойника под гидростатическим давлением направляется в илонакопитель или на механическое обезвоживание. Далее сточные воды поступают в блок доочистки — мембранный биореактор, конструкция которого предусматривает микро фильтрацию биологически очищенной сточной воды. В результате после биологической очистки сточные воды имеют показатели по БПК5 - 3,0 мг/л, по взвешенным веществам - до 3 мг/л. Обеззараживание Очищенные сточные воды самотеком либо под напором направляются на установки ультрафиолетового обеззараживания. Блок УФ очистки располагается в отдельном бункере совместно с воздуходувным оборудованием. Далее очищенная вода направляется на сброс в водоем. Предусмотрена установка автоматизированной системы управления работой комплекса.

Комплектация и габаритные размеры

Возможно оснащение базовой комплектации комплекса ЭКО-Р рядом дополнительных опций: — емкости-илонакопители различного объема; поворотные колодцы; — насосные станции подачи воды на очистку и обеззараживание; — быстровозводимые металлокаркасные павильоны для размещения компрессоров, установок УФО и вспомогательного оборудования, Базовую комплектацию КОС для конкретного объекта и габаритные размеры станций можно получить по запросу в инженерно-проектном отделе ООО «ЭКОЛОС». Подбор, проектирование, монтаж

Подбор

Для правильного подбора комплекса сооружений ЭКО-Р, а также разработки принципиальной схемы очистки, необходимо знать и учитывать несколько важных параметров объекта.

Проектирование

Монтаж блоков (модулей) комплекса необходимо вести согласно проекту, разработанному проектной организацией, имеющей соответствующую лицензию. При разработке проекта необходимо учесть следующие факторы: расположение подводящего коллектора; последовательность расположения емкостей оборудования в соответствии с технологией очистки; уровень грунтовых вод; размещение компрессоров в соответствии с вышеизложенными указаниями; обеспечение подъезда ассенизационной машины для откачки избыточного ила и машины для вывоза мусора с решетки; размещение выпуска очищенных сточных вод; необходимость включения в технологическую цепочку дополнительного оборудования. Воздуходувки, установки УФ-обеззараживания, установки приготовления и дозирования раствора коагулянта размещаются в блок-контейнере, поставляемом по желанию заказчика, или здании. В последнем случае должны быть соблюдены зоны обслуживания, предусмотренные изготовителем оборудования. Возможна установка автоматизированной системы управления.

Монтаж

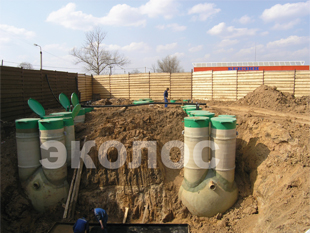

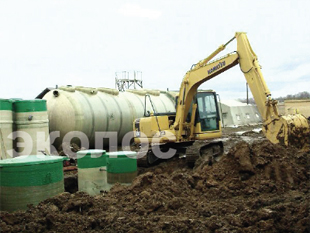

Монтаж канализационного очистного комплекса проводится специалистами строительного подразделения ООО «ЭКОЛОС», либо специализированными строительными организациями. Объем и состав монтажных работ зависит от типа грунтов и способа утилизации воды: на рельеф или в водоем. В монтажные работы входят: земляные работы, монтаж корпуса установки в котлован, подсоединение трубопроводов и воздуховодов, обратная засыпка, благоустройство территории. В целях обеспечения эффективной и бесперебойной работы поставляемого нами оборудования и снижения репутационных рисков (в случае неправильного монтажа оборудования), ООО «ЭКОЛОС» предлагает услуги по шеф-монтажу оборудования, включающие в себя: разработку монтажных схем, контроль подготовки строительной площадки к началу монтажных работ, общее руководство строительной бригадой заказчика, контроль качества выполняемых работ, в том числе скрытых, авторский надзор и сдачу объекта. В случае выполнения шеф-монтажных работ ООО «ЭКОЛОС» несет все гарантийные обязательства перед заказчиком, как и в случае полного выполнения строительно-монтажных работ.
