Описание и область применения

Фильтр сорбционный безнапорный включен в технологическую схему очистки ливневых вод. Он применяется для очистки стоков от взвешенных веществ и нефтепродуктов в случаях, когда необходима степень очистки стоков до норм сброса в рыбохозяйственные водоемы на последнем этапе очистки после пескоилоуловителя и/или нефтеловушки.

Фильтр сорбционный безнапорный предназначен для доочистки до норм сброса в водоемы рыбохозяйственного назначения поверхностных и близких к ним по составу производственных сточных вод от тонкодисперсных взвешенных веществ и растворённых нефтепродуктов.

Степень очистки на выходе: от нефтепродуктов – 0,03-0,05 мг/л, от взвешенных веществ – 1-3 мг/л. При этом сточные воды, поступающие на доочистку в фильтр сорбционный безнапорный, должны быть предварительно очищены и иметь концентрацию загрязнений не выше 0,3-0,5 мг/л по нефтепродуктам и 10 мг/л по взвешенным.

Технология работы

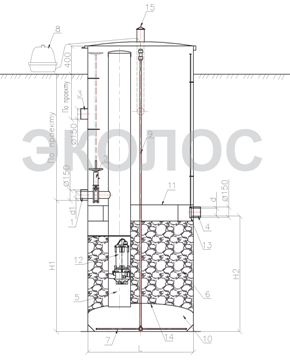

Фильтр сорбционный безнапорный представляет собой цилиндрический корпус из стеклопластика, в котором размещаются фильтрующий материал (сорбент) и вспомогательное оборудование – верхнее и нижнее распределительные устройства, арматура, воздуховод и т. д. Емкость устанавливается вертикально отвода стоков. Горловина емкости закрыта крышками. Во внутреннюю часть емкости через стенку выведены гильзы для присоединения трубопроводов подачи и отвода стоков.

1. Подводящий трубопровод
2. Задвижка
3. Отвод промывной воды
4. Отвод очищенной воды
5. Вертикальный коллектор
6. Сорбент
7. Аэрационная система
8. Компрессор
9. Воздухопровод
10. Аэрационная камера
11. Сборный лоток
12. Насос для промывки
13. Затвор

Сточные воды после этапа очистки в пескоуловителе и нефтеловушке поступают в блок доочистки безнапорного сорбционного фильтра, где проходят через слой сорбента. После этого очищенная вода поступает в радиальный сборный желоб, откуда уже сбрасывается в водоем или на рельеф.

Габариты и комплектация

Диаметр корпуса фильтра зависит от производительности, а его высота и масса варьируются в зависимости от глубины залегания подводящего коллектора.

Фильтр сорбционный безнапорный комплектуется погружным насосом и компрессором.

Подбор, проектирование, монтаж

Подбор

Для подбора ливневых очистных сооружений необходимо знать следующие параметры: расход ливневых сточных вод или площадь селитебных территорий, географическое расположение объекта, заглубление установки, уровень грунтовых вод, концентрацию загрязнений на входе в очистные сооружения, способ утилизации стоков (городской коллектор, водоем, рельеф).

Проектирование

Выбор схемы отведения и очистки поверхностного стока, а также конструкции очистных сооружений определяется его качественной и количественной характеристиками, условиями отведения и осуществляются на основании технической возможности того или иного варианта и сравнения технико-экономических показателей. Специалисты проектного бюро «ЭКОЛОС» разрабатывают и предлагают оптимальные проектные решения, учитывая индивидуальные особенности объекта.

Монтаж

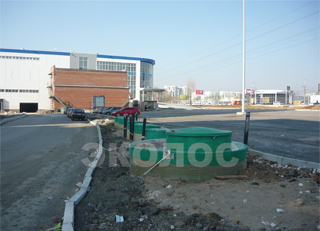

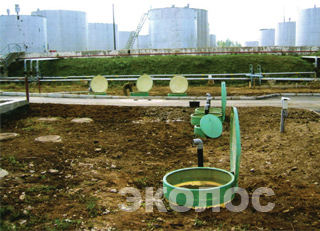

Монтаж установки осуществляется специализированными строительными бригадами или специалистами ООО «ЭКОЛОС». Монтажные работы включают в себя: подготовку котлована, опускание и закрепление установки, послойное засыпание грунтом. В случае наличия высокого уровня грунтовых вод оборудование крепится к бетонной подушке.

Строительное подразделение ООО «ЭКОЛОС» производит по желанию заказчика монтаж, шеф-монтаж оборудования, пуско-наладочные работы, контроль качества очистки, обслуживание и очистку установок, утилизацию отходов.

Обслуживание

Отличительной особенностью фильтра сорбционного безнапорного является возможность его регенерации.

Один-два раза в год фильтр необходимо регенерировать для сохранения качества очистки. Происходит это водно-воздушным способом. Задвижки на входящем и отводящем коллекторах закрываются, и в фильтр через верхнее отверстие заливают чистую воду, после этого включают компрессор (входит в комплект поставки) и начинают барботировать сорбент. Загрязнения всплывают наверх, откуда этот шлам собирают и утилизируют. Оставшуюся в фильтре воду откачивают через стояк для откачки осадка при помощи погружного насоса в голову очистного сооружения или на полигон ТБО в случае, если фильтр – единственный в составе очистных сооружений.

Кроме этого, для восстановления фильтрующей способности сорбента один раз в год эту процедуру необходимо провести с щелочным раствором вместо воды.

Специалисты сервисной службы ООО «ЭКОЛОС» готовы взять на себя весь комплекс работ по обслуживанию установок при заключении договора на обслуживание.
